PV640LC , 长波红外热成像仪 , PYROVIEW 640L Compact
规格：PYROVIEW 640L Compact，测温范围：–20°C~500°C；可选扩充到1200°C
单位：台
浏览次数：4937
性能标签：
PYROVIEW 640L Compact+ , 高像素低温红外热像仪 , 测温范围–20°C~500°C , 可选扩充到1200°C , 波长8~14μm
产品详细描述
长波(8~14微米) ; 高像素(640*480像素)
PYROVIEW 640L Compact
特征
• 测温范围：–20°C~500°C；可选扩充到1200°C
• 帧频：50Hz
• 非制冷红外热辐射计，640×480像素
• 手动调焦，电动调焦
• 不同视场角的镜头
• 通过Gigabit以太网实时采集和传输数据(最大50Hz)
• 可选无计算机独立工作
• 触发测量
• 报警和阈值监视
• 较大的动态范围、16位A/D转换
• 二年质保期
• 客户系统解决方案，可带修正的硬件配置和软件
• 无需美国出口证书

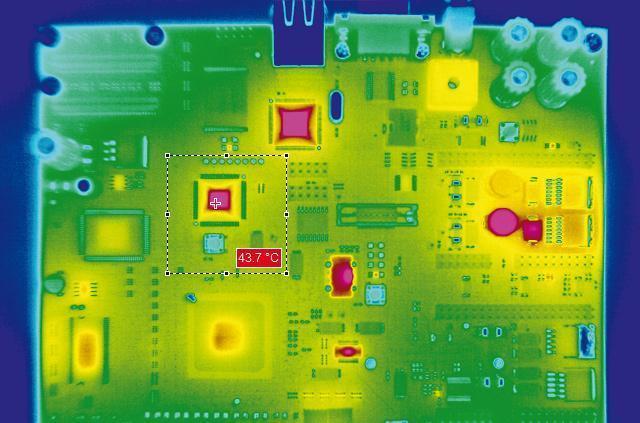

PYROVIEW640L Compact, 拍摄的印刷电路板热像图

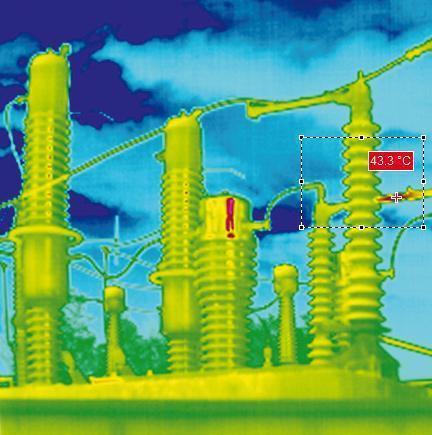

PYROVIEW 640L变电所热图像
软 件
PYROSOFT软件适合Windows®下使用，有浏览版Viewer、Compact版、专业版Professional、适合用户
开发环境的DAQ版、基本版Basic、适合参与控制的控制版Control；该系列软件功能强大，允许用户记
录、存贮、浏览测量数据和热像图，允许用户操纵和控制热像仪。主要特征如下：
• 实时数据记录
• 分区定义、报警监视、阈值监视
• 趋势分析
• 数据输出(正文、位图、视频格式)
• 通过PROFIBUS总线、模拟量和数字量输入/输出、其它类接口进行过程控制。
用户可以通过编程接口(Windows®-DLL) 编程，用于用户的系统集成。
性能指标
| 技术数据 | |
| 型号 | PYROVIEW 640L Compact |
| 测温范围 | 范围1: -20~120°C |
| 范围2: 0~500°C | |
| 可选 | |
| 范围1: -20~120°C | |
| 范围2: 0~500°C | |
| 范围3: 300~1200°C | |
| 像素 | 640 x 480 |
| 探测器 | 非制冷红外热辐射计阵列 |
| 视场角 | 30°×23°, 测量距离>20 cm, 空间分辨率1.0mrad |
| 60°×47°, 测量距离>20 cm, 空间分辨率1.8mrad | |
| 18°×14°, 测量距离>1.5 m, 空间分辨率0.5mrad | |
| 调焦方式 | 手动调焦 或 电动调焦 |
| 测量误差 | 2 K (测量温度< 100°C) 或 2% 测量值(°C) |
| NETD | 0.08K (30°C, 50Hz, 范围1) |
| 测量频率 | 50Hz |
| 响应时间 | 40ms |
| 通信接口 | 千兆以太网(实时, 最大50Hz) |
| 数字输入 | 2路电隔离输入（触发） |
| 数字输出 | 2路电隔离输出（报警） |
| 接头 | 圆形插头HR10A (12针, 操作电压, 数字输入和输出), 圆形插座M12A (以太网) |
| 供电电源 | 12V~36VDC，一般10VA |
| 重量 | 约1.6 kg |
| 外壳 | 铝制紧凑型外壳IP54 |
| 尺寸 | 85mm(W)×175mm(L)×107mm(H) |
| 存贮温度 | IP54外壳: –10~50°C ; IP65外壳: –25~150°C |
| 运行温度 | –20~70°C, 最大相对湿度95% |
| 软件 | Windows ®下控制和成像软件PYROSOFT, 软件也可以按照要求定制 |
更多长波红外热成像仪，请参见：
1、160*120 像素: 长波红外热像仪PYROVIEW 160L Compact
2、384*288像素: 长波高像素红外热成像仪PYROVIEW380L Compact
