高速、非制冷、红外扫描热像仪PYROLINE系列 --工业和研发用
红外扫描热像仪PYROLINE compact，compact+ , protection系列允许高速非接触测量温度分布。
原理简述：
红外扫描热像仪测量的是一条线的温度和热图像，在物体运动的过程中，红外扫描热像仪不断扫描物体表面，形成很多条线
（如频率为256Hz，意味着每秒钟可测量到物体表面的256条线），这些温度线组合在一起，就可以完整地获得物体的表面
形状的热图像，热图像上每个点都携带有温度信息，从而可以获得整个物体的热图像。
红外扫描热像仪和红外扫描测温仪的不同点和相同点：
1、红外扫描测温仪是靠步进电机带动扫描头来实现对物体表面的红外温度测量，含运动部件，从而红外扫描测温仪受机械
部件磨损的影响而增加损坏率并影响寿命；红外扫描热成像仪内部不包含运动部件，无机械磨损的影响，寿命更长；
2、红外扫描测温仪对运动物体的扫描测温线呈倾角，而且整条线的扫描过程需要一定的时间；红外扫描热成像仪为多个探
测器同时测量一条线的温度。
3、红外扫描测温仪的频率最大为48或150Hz，红外扫描成像仪的最大频率为512Hz，部分频率可达2000Hz，4000Hz，甚
至5000Hz或10000Hz；换言之，红外扫描热成像仪的温度更密；德国DIAS红外公司正在开发的PYROLINE 256M Compact
最高频率可达4000Hz，已经广泛应用的PYROLINE HZK256N，最高频率可达5000Hz；
4、红外扫描测温仪的软件很简单，不能在热像图上点击获得某点的温度数据、不能自动形成热像报告；而红外扫描热成像
仪可以在热像图的任一点点击都可以获得该点的温度数据，并随时可以自动形成热像报告供上级部门评估生产情况；
5、红外扫描测温仪是用1个点式红外测温仪通过步进电机的转动测量温度，而红外扫描热像仪则是同时用128或256或510个
红外探测器同时探测物体的温度；
6、红外扫描测温仪的软件大多只能获得曲线图，其热图像上每个点的温度不能得到；而红外扫描热像仪则可以在热图像上

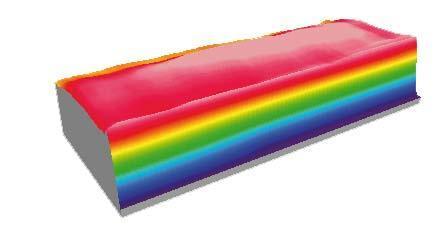

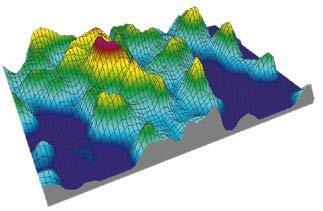

随意获得任意一点、一个区域、一条线的温度，甚至3维热图像；
7、红外扫描测温仪的全套价格高，红外扫描热成像仪全套的价格较低。
8、都是用来测温和热成像的。
PYROLINE系列红外扫描热像仪简述：
本系列热像仪特别为长期固定安装应用而设计。一般可使用的光谱范围为8~14μm或3~5μm、4.8~5.2μm(常用于玻璃表面
温度分布测量)、1.4~1.8μm(用于金属冶金)。
采用的为非制冷红外线性阵列(128 或 256 像素)，可实现256行/秒(512行/秒可选)的非接触温度测量，测温范围 0°C~1300°C。
本热像仪为铝制紧凑型外壳(IP 54)。
红外扫描热成像仪PYROLINE系列正视图

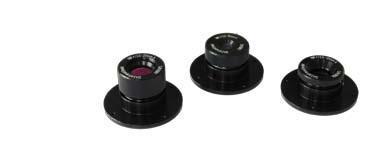

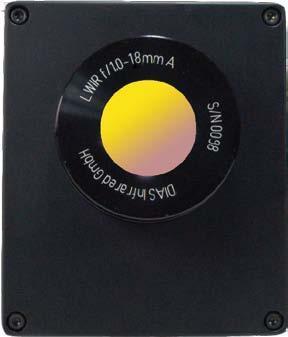

红外扫描热像仪PYROLINE系列可选镜头
采用不同的镜头可以由不同的视场角，最大可达90°。可以通过快速以太网以512Hz的速度实时传输数据测量结果到计算机。
可以无计算机单机操作模式。有报警、阈值监视及触发测量功能。
质保期为2年。我们还可以给客户提供定制硬件和软件的系统解决方案。
软件

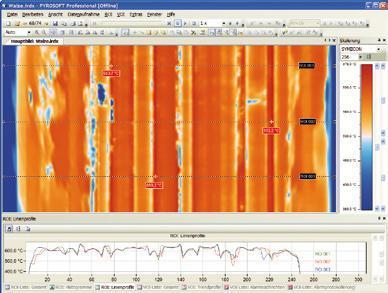

功能强大的Windows®下使用软件PYROSOFT可以控制红外扫描热像仪。如记录、浏览、操纵和测量数据等等。特殊性能有：
• 实时数据记录
• 分区定义、报警阈值监视
• 趋势分析
• 数据输出 (正文、位图、视频)
• 通过PROFIBUS、模拟量和数字量输入输出和其它接口进行过程控制
• 编程接口(Windows®-DLL)可用于系统集成用。

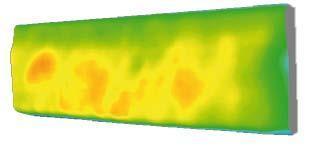

主要软件
可选热像仪外壳和保护箱
光谱范围 8μm ~ 14 μm PYROLINE 128L，PYROLINE 128LS，PYROLINE 256L
木材、造纸、塑料、树脂、散装材料、建筑材料、纺织、食品等….
| 型号 | 像素 | 测量范围 | NETD |
| PYROLINE 128LS/256 Hz | 128 × 1 | 0~ 80°C | 0.2 K/0.5 K |
| PYROLINE 128L/256 Hz | 128 × 1 | 50~550°C | 0.5 K/1.5 K |
| PYROLINE 256L/256 Hz | 256 × 1 | ||
| PYROLINE 128LS/512 Hz | 128 × 1 | 50~550 °C | 0.5 K/2 K |
| PYROLINE 256L/512 Hz | 256 × 1 | 100~800 °C | |
| 镜头带手动或电动调焦 : 40°, 56°, 90 |
光谱范围 3 μm ~ 5 μm，PYROLINE 128M，PYROLINE 128MS，PYROLINE 256M
陶瓷、建材（粘土、砖）和金属 (有色金属、轧钢).
| 型号 | 像素 | 测量范围 | NETD |
| PYROLINE 128M/256 Hz | 128 × 1 | 450~1250°C | 0.5K/1.5K |
| PYROLINE 256M/256 Hz | 256 × 1 | ||
| PYROLINE 128MS/512 Hz | 128 × 1 | 200~800 °C | |
| 镜头带手动或电动调焦 : 40°, 60° | |||
光谱范围 4.8 μm ~ 5.2 μm，PYROLINE 128G，PYROLINE 128GS，PYROLINE 256G
主要应用于玻璃(平板玻璃、器皿玻璃、玻璃瓶、熔融玻璃).
| 型号 | 像素 | 测量范围 | NETD |
| PYROLINE 128G/256 Hz | 128 × 1 | 450~1250°C | 1K/3K |
| PYROLINE 256G/256 Hz | 256 × 1 | ||
| PYROLINE 128GS/512 Hz | 128 × 1 | 200~800 °C | |
| 镜头带手动或电动调焦 : 40°, 60° | |||
光谱范围1.4 μm ~ 1.8 μm，PYROLINE 128N，PYROLINE 256N
用于高温金属(钢铁、不锈钢、熔融钢).
型号
像素
测量范围
NETD
PYROLINE 128N/256 Hz
128 × 1
600~1300°C
1K/3K
PYROLINE 256N/256 Hz
256 × 1
镜头带手动或电动调焦 : 20°, 40°, 60°
PYROLINE compact 系列 – 其它通用技术数据
测量误差
2K (测量温度 < 100°C) 或 1 K + 1 %测量值 (°C)
通信接口
快速以太网、电隔离数字输入 (触发) 与数字输出 (报警)
供电
10 V ~ 36 V DC, 7 VA
外壳
铝制外壳， IP 54,
85 mm (L) ×175 mm (W) × 107 mm (H),不带镜头和连接器 ,
重约1.6 kg
热像仪操作温度
-10 °C ~ 50 °C
镜头
D...测量距离 • H..视场角高度 • W...视场角宽度
VFOV × HFOV
D (m)
H (mm)
W (mm)
20° × 0.2°
1
352
3
3
1060
4
10
3530
28
40° × 0.3°
1
728
6
3
2180
17
10
7280
57
56° × 0.5°
1
1060
8
3
3190
25
10
10600
83
60° × 0.5°
1
1160
9
3
3460
27
10
11500
90
90° × 0.8°
1
2000
16
3
6000
47
10
20000
156
快速以太网系统配置

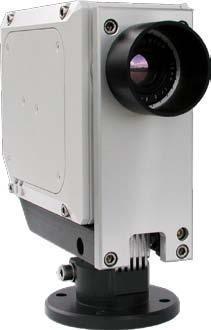

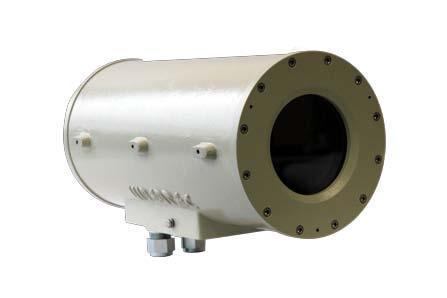

工业型外壳IP 65,带水冷系统和空气吹扫; ATEX防爆外壳

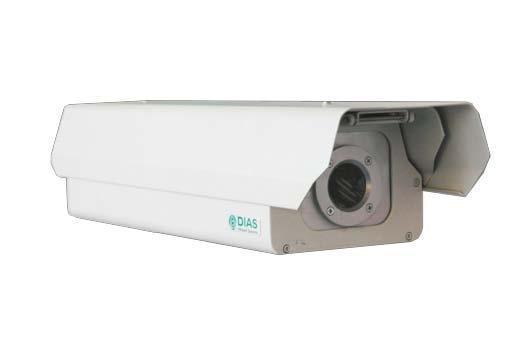

全天候外壳
