智能制造:PYROINC768N炉膛红外热成像仪系统

规格:PYROINC768N, PYROINC 768N/50Hz/74°x59° R3

单位:

浏览次数:2884

性能标签:

智能制造:PYROINC768N燃烧室红外热像监控系统 , 炉膛红外成像和测温 , 管道镜头 , 温度范围600~3000℃ , 波长0.8~1.1μm , 可穿过玻璃(窗口) , 测量物体温度 , 直接进口 , 无需出口证书


0


产品详细描述


智能制造:低价炉膛内部测温和成像的解决方案



燃烧室红外热像监控系统PI768N



完整型号PYROINC 768N/50Hz/74°x59° R3



适用于:

1、电厂锅炉、垃圾焚烧炉、生物量焚烧炉

2、钢厂加热炉、炼钢炉、炼铁炉

3、有色冶金行业窑炉

4、浮法玻璃熔窑

5、电石炉 等等



本款为带管道镜头(内窥镜)的高温红外热成像仪解决方案,基于德国DIAS公司最著名的高温红外热成像仪PYROVIEW 640N,目前已经改为PYROVIEW768N或PYROVIEW512N。



性能指标如下:



型号 PYROINC768N
光谱范围 0.8~1.1μm
测温范围 600~1800°C
传感器 二维Si-CMOS红外阵列
像素 768*576(442368像素)
光学镜头 视场角74°x59°, 测量距离>1m,空间分辨率1.7mrad
调焦方式 电动调焦
误差 1%测温值
NETD 1°C
帧频 50Hz
通信接口 千兆以太网
重量 15kg
供电电压 12~36VDC, 功耗7~10VA
外壳 不锈钢外壳, 1040mm, 气冷Φ114mm,水冷Φ104mm
操作温度 -10~55°C
存储温度 -20~70°C,相对湿度95%
软件 PYROSOFT,可定制特殊软件



它包含如下几个部分:



1、PYROVIEW 768N Compact红外热成像仪


德国DIAS , PYROVIEW 768N Compact+高温、短波红外热成像仪





2、窑炉管道镜头(内窥镜头):管道镜镜头74°×59°, 空间分辨率:1.7mrad;带全天候外壳或冷却套IP65



PYROINC_768N炉膛红外热像系统









3、(断水、断气)自动伸缩单元(自动退出机构):机构伸缩管道由硅铬钼耐蚀耐热合金钢构成







PYROINC 640N自动伸缩机构







4、窑炉自动打开/关闭设备: 由硅铬钼耐蚀耐热合金钢构成





       通过电控柜和红外热成像仪的控制,自动控制打开或关闭炉门。









PYROINC 640N窑炉自动打开/关闭设备







5、控制和供电柜(含水流量监控、气流量监控、热像仪监控及软件、供电、控制线路等)







 PYROINC 640N控制柜







整体系统





PYROINC768N系统红外热像探头和热像图

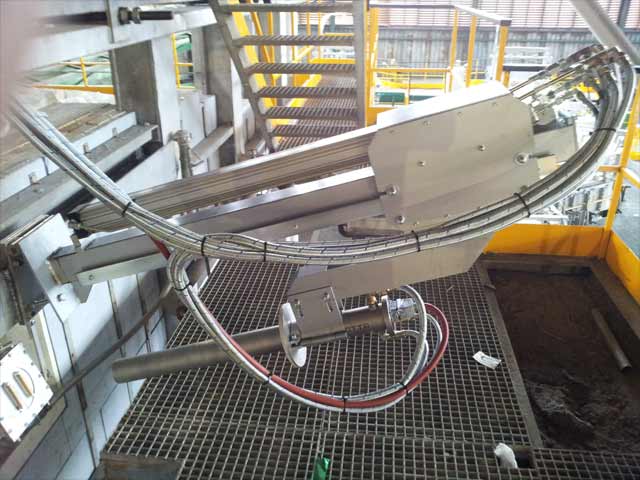

安装在炉膛或燃烧室的PYROINC768N





安装在燃烧室的PYROINC768N

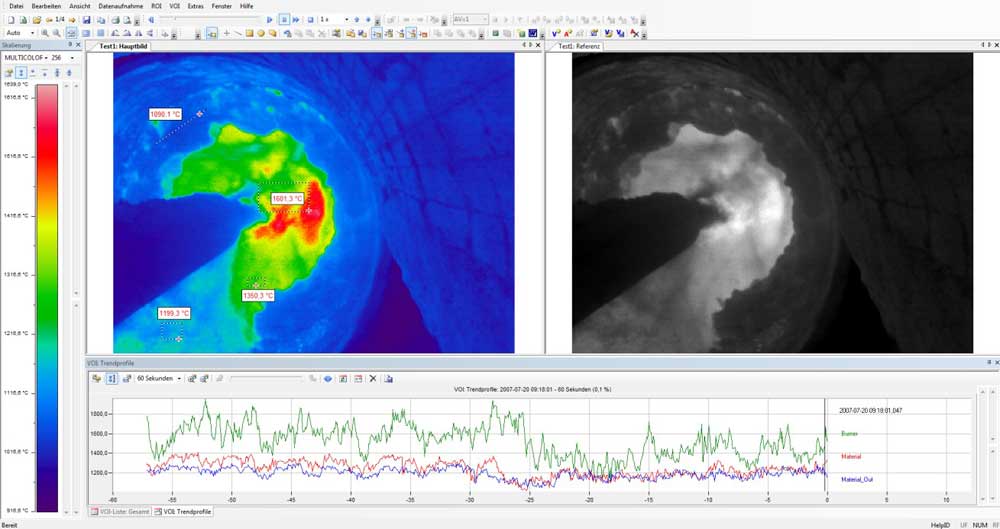

燃烧室PYROINC768N系统热图像



德国DIAS红外热像监控系统PYROINC768N热图像

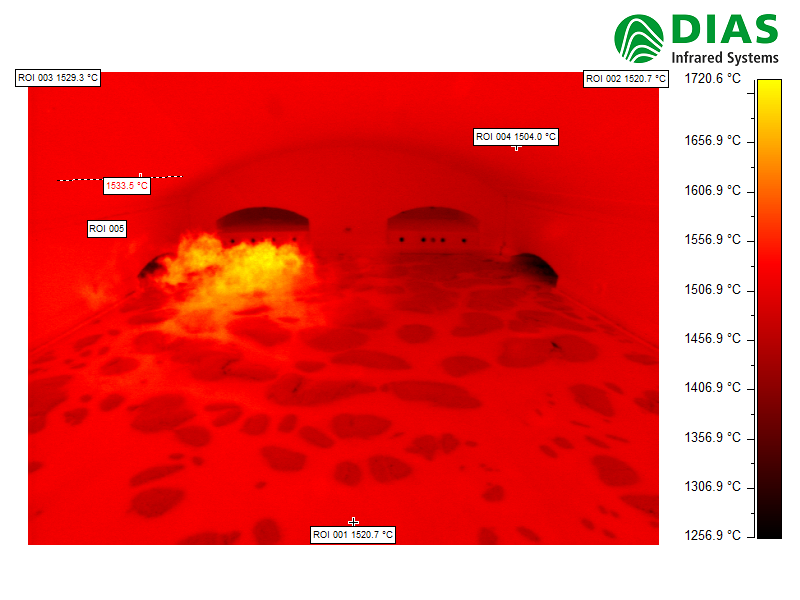

玻璃窑炉PYROINC768N系统热图像



德国DIAS红外热像系统PYROINC玻璃窑炉热图像





应用






PYROINC 电厂应用       PYROINC768N在电厂锅炉的应用




PYROINC 玻璃窑炉应用       PYROINC768N在玻璃窑炉的应用




PYROINC 垃圾焚烧炉应用      PYROINC768N在炼钢炉的应用




PYROINC 钢铁冶金及有色金属窑炉应用      PYROINC768N在钢铁窑炉的应用




PYROINC 水泥及钢铁行业回转窑应用     PYROINC768N在水泥回转窑上的应用
