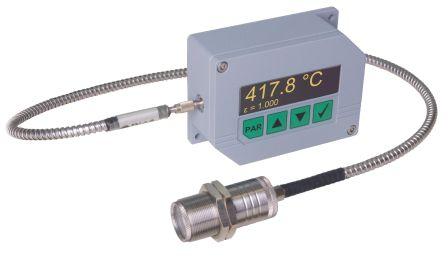

硅和激光专用DGAF11N光纤式红外测温仪
规格：DGAF11N
单位：
浏览次数：2377
性能标签：
硅和激光专用DGAF11N光纤式红外测温仪 ， 测温范围 350-2500°C
产品详细描述
硅专用型光纤红外测温仪DGAF11N
激光专用型光纤红外测温仪DGAF11N
硅测量用特殊红外波长
测温范围: 350~1200°C , 450~1800°C , 600~2500°C
技术指标
| 技术数据 | |
| 型号 | DGAF11N |
| 测温范围 | 350~1200°C |
| 450~1800°C | |
| 600~2500°C | |
| 应用区域 | 硅、激光专用型 |
| 子测温范围 | 在测温范围内可调， 最小跨度50°C |
| 光谱范围 | ~0.88 μm |
| 光学系数 | 可变焦距 |
| 距离系数 | FOH I, II及固定焦距 |
| 测量误差1 | 0.5 %测量值(°C)+1°C |
| 重复精度1 | 0.1%测量值(°C)+1°C |
| NETD3 | <0.1°C |
| 响应时间 | 2ms~100s，可调 |
| 发射率 | 0.050~1.00,通过RS485通信接口调整 |
| 透过率 | 50~100% |
| 存储方式 | 最小值和最大值存储，通过通信接口可调 |
| 线性输出信号 | 0/4~20mA， 软件切换，最大负荷:500Ω |
| 通信接口 | RS485,半双工,最大115 kBd,数据通信协议 Modbus MTU |
| 瞄准方式 | 激光瞄准 |
| 切换输出/阈值 | 1个光耦继电器, RLoad 最小48 Ω/测温范围可调 |
| 软件 | Windows®下PYROSOFT Spot，可选PYROSOFT Spot Pro |
| 可调参数 | 发射率、透过率、响应时间、存储设置、子测温范围 |
| 供电电源 | 24 VDC ± 25% |
| 功耗 | 最大1.5 W |
| 运行温度 | 0~70°C(光纤电缆和探头可耐250°C) |
| 存储温度 | –20~70°C |
| 重量 | 约 600 g(不含光纤电缆和探头) |
| 外壳和尺寸 | 约110mm×80mm×40mm |
| 测试规则 | EN 55 011:1998, limit class A |
| 防护等级 | IP65 符合 DIN EN 60529 和 DIN 40050 |
| CE认证 | 遵守EU规则(EN 50 011) |
| 供货范围 | 红外测温仪探头, 操作手册, 检测单, 软件PYROSOFT Spot, 无光纤电缆或连接电缆(请单独订货) |
| 1 技术指标经过黑体炉标定 T环温= 23°C, t95 = 1 s. 2 取最大值. 3 噪声等效温差. 4 T环温= 23°C, ε = 1, t95 = 100ms, T目标= 100°C | |
| DGAF11N光学系数 | |||
| 可变焦距 | FOH II-65 | FOH II-250 | FOH I-100 |
| 测量距离 a [mm] | 65 ... 300 | 250 ... 2500 | 100 ... 1000 |
| 测温范围 | 测量光斑直径 M [mm] | ||
| DGAF11N (350~1200 °C) | 4.0 ... 15 | 10 ... 110 | 6.0 ... 60 |
| DGAF11N (450~1800 °C) | 1.3 ... 5.0 | 3.0 ... 31 | 1.8 ... 18 |
| DGAF11N (600~2500 °C) | 0.7 ... 2.5 | 1.7 ... 17 | 0.9 ... 9.0 |
| 光圈 D ∅ [mm] | 9.0 | 9.0 | 6.0 |
| 订货号 | 3310A50020 | 3310A50025 | 3310A50010 |
| 固定焦距FOH | F-65 (1) | F-100 (2) | F-200 (3) | F-300 (4) | F-400 (5) |
| 测量距离 a [mm] | 65 | 100 | 200 | 300 | 400 |
| 测温范围 | |||||
| DGAF11N (350~1200 °C) | 4.0 | 6.5 | 12 | 13 | 16 |
| DGAF11N (450~1800 °C) | 1.3 | 2.0 | 3.6 | 3.7 | 5.0 |
| DGAF11N (600~2500 °C) | 0.7 | 1.0 | 1.8 | 2.1 | 2.7 |
| 光圈 D ∅ [mm] | 9.0 | ||||
| 订货号 | 3310A51006 | 3310A51010 | 3310A51020 | 3310A51030 | 3310A51040 |
| 固定焦距FOH | F-600 (6) | F-800 (7) | F-1000 (8) | F-1500 (9) |
| 测量距离 a [mm] | 600 | 800 | 1000 | 1500 |
| 测温范围 | ||||
| DGAF11N (350~1200 °C) | 24 | 30 | 40 | 60 |
| DGAF11N (450~1800 °C) | 7.2 | 9.2 | 12 | 18 |
| DGAF11N (600~2500 °C) | 4.4 | 5.5 | 6.8 | 10 |
| 光圈 D ∅ [mm] | 9.0 | |||
| 订货号 | 3310A51060 | 3310A51080 | 3310A51100 | 3310A51150 |
相关产品：
硅和激光专用红外测温仪DGA10N , DGA10NV (400~2500°C)
