德国DIAS红外热像仪火灾监视系统FDS

规格:FDS

单位:

浏览次数:287

性能标签:

德国DIAS红外热像仪火灾监视系统FDS , 专用软件PYROSOFT FDS


0


产品详细描述


挑    战:



设计安全可靠的系统用于监视和识别废物堆场或大气中废物垃圾或易燃材料的自燃火焰,这些易燃

材料可能是纸张、垃圾或燃煤等,这样就可以检测和减少到不希望的火焰或火灾。因为这些废弃的

材料大多数都是易燃的,自燃会时常发生,对人员或环境有巨大的危害。







解决方案

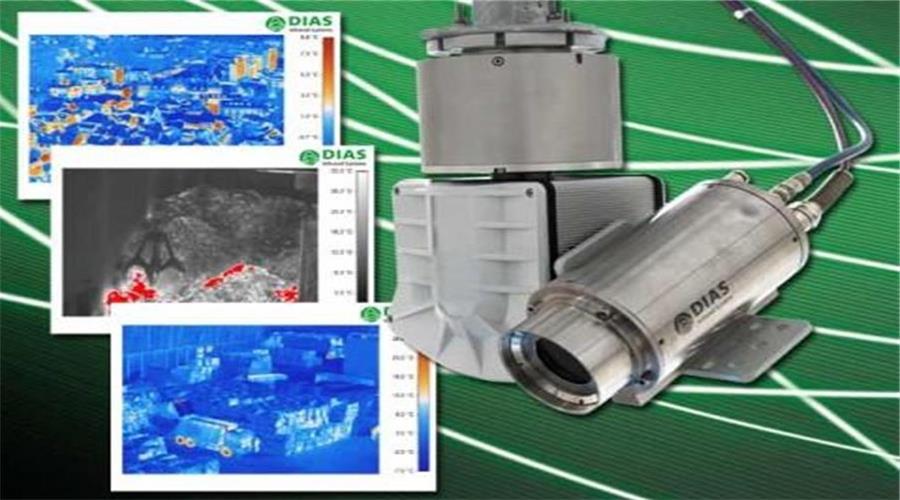

火灾监视系统PYROVIEW / PYROSOFT FDS



 DIAS新型安卓手机App火检控制系统

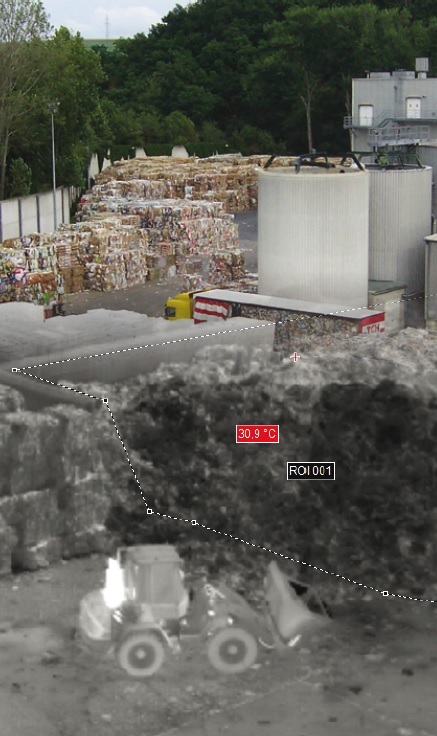

德国DIAS早期火灾监视系统安装图






功    能





采用系统解决方案FDS 德国DIAS开发了一种可以升级的火灾监视系统,可以用于不同的应用,装配

好高灵敏度的红外热像仪的长期监视系统是其中的重要一部分。通过连续自动温度测量,可以识别或消

除慢燃的热点或慢燃的火焰。和软件 PYROSOFT FDS一起配合,火灾监视系统的监视器可以显示红外

热像仪的黑白色热图像:黑色区域表示冷态的地方,光亮区域显示温度高的地方。如果预先定义的温度

超过了,温度颜色变成红色,就会形成报警。因此,就可以立即识别火焰或火灾源头。控制区域可以自

动和连续监控得到,消防部门也会马上得到报告。

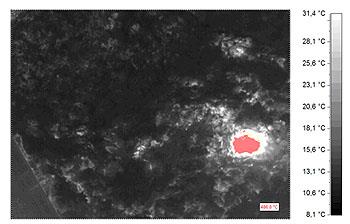

德国DIAS火灾监视系统FDS热图像


早期火灾监视系统的构成



这个红外系统的最基本部分至少要有1PYROVIEW红外热像仪,并安装在云台上。 另外,该红外热像

仪镜头为宽角度镜头,含软件模块用于图像复原。要检测的区域可以自由定义扇区,用红外热像仪自动

监视这些扇区。 红外热像仪连续对不同的点位进行温度分布监测。

下述为早期火灾监视系统的构成综述:

- 红外热像仪PYROVIEW 380L  640L

- 全天候外壳
- 云台
- 参考辐射源
- 供电电源或不间断电源
- 输入/输出系统
- 触摸屏形式的计算机
- 热图像软件PYROSOFT FDS

综述 – FDS构成

红外热像仪

– 测温范围:–20 °C ~ 300 °C(可选: 500 °C)

PYROVIEW FDS 380L...

– 光谱范围 8 µm ~ 14 µm

PYROVIEW FDS 640L....

–  384×288像素(380L)  640×480像素(640L)

用一个红外传感器检测物体的红外辐射,

通过以太网方式传输热图像信息。

– 最大帧频50 Hz

– 内置空气吹扫,防止镜头变脏

全天候外壳

– 带加热和硬碳锗窗口

云台

– 可移动到可编程的位置-编程定位

– 自由手动定位

– 水平359° ,垂直180° ,分辨率0.2°

参考辐射源

– 控制热像仪的功能、镜头变脏情况

– 纠正小偏差 ,在镜头污染严重时的失灵信息

供电电源/不间断电源2

– 2个电隔离馈线(1个有缓冲,1个无缓冲

– 馈线开关

– 可选独立的不间断电源,可操作4小时

I/O系统,可编程总线控制器

– 控制云台,控制面板 ,视频系统,参考辐射源

– 控制系统状态 – 传输数据到计算机

– 通过继电器、24 VPROFIBUS®/PROFINET®来改变

触摸屏计算机

– 操作和监视站

– 21"/19" 触摸屏

PYROSOFT FDS 软件

– /从软件系统

1 仅适用于仓储区域用的FDS 2 可选。




PYROVIEW  FDS的优点和特征



- 可客户定制的模块化硬件和软件构成

- 可以使用在极端带很高尘土的环境情况下

- 通过以太网组件通信

- 灵活性很高的主/从结构的软件

- 安全相关的热点检测、操作及可视化分开进行

- 软件PYROSOFT FDS通过邮件或短信发送报警及状态信息

- 红外热像仪带诊断接口,用于远程访问红外热像仪

- 可进一步和温度传感器、GPS定位器、气象站、火灾报警办公室和灭火系统构成网络通信



早期火灾监视系统FDS的可能应用



- Waste bunkers 废物废料堆场

- Waste incineration plants 垃圾焚烧炉

- Recycling companies 回收公司

- Recycling sorting plants 回收分类工厂

- Used tires plants 轮胎工厂

- Paper mills 造纸工厂

- Wood processing 木材加工

- Early fire detection in forests 森林早期防火

- Early fire detection in street tunnels 街道隧道早期防火




 德国DIAS早期火灾监视系统PYROVIEW FDS
