德国DIAS连铸铸坯红外热像测温系统

规格:PYROVIEW 512N protection , PV512Np

单位:

浏览次数:473

性能标签:

德国DIAS连铸铸坯红外热像测温系统 , 钢铁行业连铸红外热像测温系统


0


产品详细描述


德国DIAS连铸铸坯红外热像测温系统


高性能红外测温成像系统带来高回报



高温大多数伴随着要输入较高的能量。最终产品的质量、如何节能通常都要进行合适的温度控制。

产品质量及能量需求经常会受合适的测量仪器的影响。在很多情况下,测量系统的投入,回报还是非常

快的,所以更高更好的产品性能可以获得较低的能量投入或者能达到较好的节能效果。



高温连铸需要高能量投入



可以很容易在钢铁行业找到这种典型应用,比如连铸。大多数方形钢坯都是从钢包中高温液态钢液铸造

而成的。此后,钢坯分段进行冷却。根据工厂大小,有几种钢坯。最优的钢坯冷却过程可以用几个区域

的喷水嘴来控制。



由于钢坯的扫描速度(如2~3m/s)快,影响冷却下来的过程,当然也直接影响公司的效率。钢带离开冷

区域后,钢坯应该是完全冷却好了。之后就是通常的用喷焊器切割成希望的长度。



为什么连铸需要使用红外热像测温系统?



连铸过程中,要获得最优的材料性能,就必须要对所有过程参数都正确无误,钢材要设置在均相合金

构。如果在后期加工中,识别到质量缺陷,那么成本就显得特别昂贵。



特别钢坯和深加工是用来做轮胎的钢帘线,或者是卡车用的操控部件,以及用来增强经济寿命的安全

件。如果钢坯过程温度太高,材料性能会严重受到影响;如果过程温度太低,后续伸展钢坯时就会快速

形成断裂。因此,如果需要很高的钢坯表面质量,如果需要不会断裂的内在结构,最优控制的最重要过

程参数就是钢坯出口处的温度。



短波红外测温仪、短波红外热像仪才是最佳选择



由于通常温度范围在800~1000°C 之间,要测温的钢坯是在移动的,所以需要采用光学温度传感器。

传统的红外测温仪已经证明完全可以检测到钢坯的红外辐射,特别是短波红外测温仪,可以计算出

当前的表面温度。而长波(8 μm ~ 14 μm)红外测温仪则很少在连铸测温中使用,因为冷却时钢坯外

层有氧化皮,在长波波段红外辐射特性变化非常大;其次在长波波段,水蒸气的干扰也很大。



一般传统使用红外测温仪测量钢坯上一个点,或者使用红外扫描测温仪或者可以摆动的红外测温仪测

量一条线的温度--然而仅仅只能测量到某一侧的钢坯的温度。由于所有钢坯的侧面都被冷却了,用户

通常希望能检测到钢坯整个表面(顶部、下部、左侧、右侧)所有地方的温度,而不是某个点或某侧。

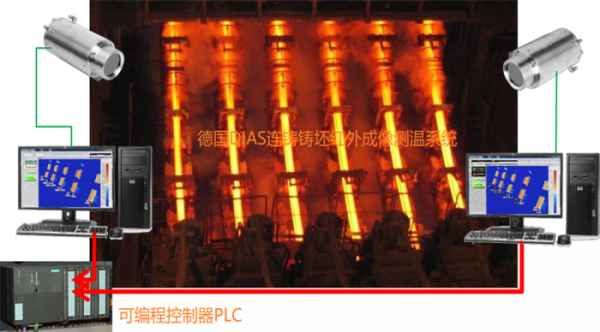

 德国DIAS连铸红外热像测温系统的构成:



1、两套短波红外热像仪PYROVIEW 512N protection (600~1500°C,0.8~1.1μm)

     或  PYROVIEW 768N protection (600~1500°C,0.8~1.1μm)



2、Siemens PLC,接受来自左侧的12个VOI信号,以及右侧的12个VOI信号


3、软件PYROSOFT Automation



4、电控柜和触摸屏计算机





德国DIAS连铸铸坯红外热像测温系统


 软件



德国DIAS连铸红外热像测温系统软件显示



 德国DIAS红外热成像仪专用软件



0、德国DIAS红外热像仪视场角FOV计算软件FOV calculator



1、免费版PYROSOFT Compact



2、专业版PYROSOFT Professional



3、带输入输出(I/O)的专业版软件PYROSOFT Professional I/O



4、自动化控制软件PYROSOFT Automation (适合单台红外热像仪)



5、自动化控制软件PYROSOFT Automation SC (适合最多6台红外热像仪)



6、多台红外热像仪监控软件PYROSOFT MultiCam (最多8台)



7、火焰检测控制系统PYROSOFT FDS (适合PYROVIEW FDS系统)



8、系统集成商开发软件包SDK : PYROSOFT DAQ



9、多台DIAS红外热像仪图像和报警软件PYROSOFT Client



10、单台DIAS红外热像仪独立运行时的分区软件PYROSOFT Camzone
