带视频瞄准的10系列红外测温仪
规格：DS10NV,DSR10NV,DSR10NFV,DG10NV,DGE10NV
单位：台
浏览次数：4060
性能标签：
10系列带视频瞄准系列,DS10NV,DSR10NV,DSR10NFV,DG10NV,DGE10NV
产品详细描述
PYROSPOT 10系列视频输出
带内置彩色视频模块的红外测温仪，测温范围:100~3750°C
• 数字式红外测温仪， 测温范围20~3750°C
• 内置视频输出模块， 带光斑标志
• 最短响应时间: 2ms
• 通信接口: RS485、MODBUS、PROFIBUS-DP
• 就地显示器和调整按钮
带视频系列适合用于测量温度从100~3000℃的物体，如金属、陶瓷或石墨等物体的表面温度。 视频系列
采用彩色视频模块，用于通过视频屏幕或监视器对被测物体进行瞄准。
监视器显示实际测量温度，也显示调整好的红外测温仪发射率。另外，还可显示日期、时间和自由选择
的正文文本。

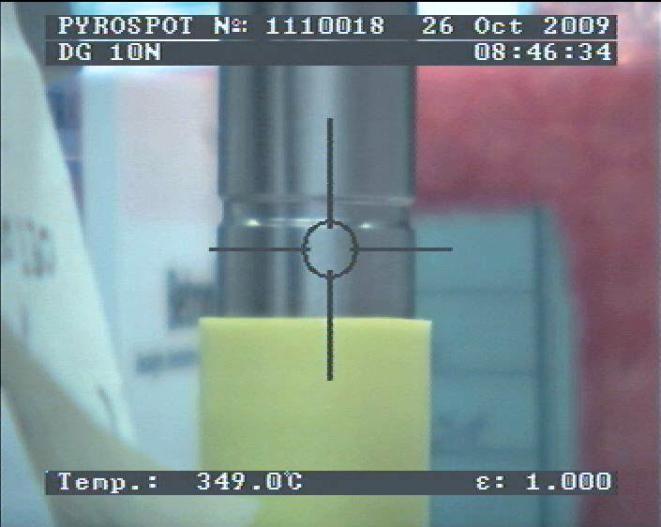

光斑指示标志根据测量距离指示的是实际测量光斑大小。 视频屏幕显示红外测温仪型号、序列号、日期、
时间、实际测量温度和发射率。
| 技术指标 | ||||
| 型号 | DS10NV | DSR10NV，DSR10NFV | DG10NV | DGE10NV |
| 温度范围 | 600 ~ 1800 °C | 600 ~ 1400 °C | 200 ~ 1000 °C | 100 ~ 850 °C |
| 800 ~ 2500 °C | 700 ~ 1800 °C | 250 ~ 1300 °C | 150 ~ 1200 °C | |
| 900 ~ 3000 °C | 800 ~ 2500 °C | 250 ~ 2000 °C | ||
| 900 ~ 3000 °C | 350 ~ 1800 °C | |||
| 400 ~ 2500 °C | ||||
| 光学系数 | 可变焦距 | |||
| 输出 | 0/4~ 20 mA, 通过软件可调, 温度线形, 最大负荷: 500 Ω | |||
| 接口 | RS485, 电隔离, 半双工, 最大115 kBd | |||
| 瞄准 | 内置彩色视频模块 | |||
| 视频信号 | FBAS信号，约1Vss @ 75 Ohm, PAL (B), 50Hz (可选Farbnorm NTSC (M), 60Hz) | |||
| 分辨率 | 628x586像素 (PAL)或 510x496像素像素 (NTSC) 1/3英寸视频磁片 | |||
| 照度控制 | 自动或可调 (1/60 ~ 1/15000 s) | |||
| 视场角 | 8% x 6% (6.5% x 5%@NTSC)可调测量距离 | |||
| 日期/时间 | 实时时钟，3天缓存 (GoldCap电容，无有害物质) | |||
| 视频信号接头 | 独立插头, 与供电、接口和模拟输出有电隔离, | |||
| 屏幕显示 | 可用软件解除视频信号 | |||
| - 圆形目标标志器，带实际光斑尺寸 | ||||
| - 设备号或正文，根据选择(最大16字符) | ||||
| - 时间和/或日期(可切换) | ||||
| - 实测温度，发射率 | ||||
| - 根据设置的时间和温度显示(12小时显示与°F 或24小时显示与°C) | ||||
| 软件 | Windows®下PYROSOFT Spot | |||
| 供电 | 24 V DC ± 25 % | |||
| 功耗 | 最大1.5 W | |||
| 重量 | 约520 g | |||
| 尺寸 | 54 × 54 mm, 长度 170 mm | |||
| 外壳 | 紧凑型外壳，带插塞式接头、显示器和按钮及镜头保护窗口 | |||
| 安全等级 | IP 65 (DIN 40 050) | |||
| CE认证 | 符合欧规 (EN 50 011) | |||
| 供货范围 | 红外测温仪探头, 手册, 检测单, Windows®下PYROSOFT Spot（无连接和视频电缆，需单独订货） | |||
| 附件：电气附件、机械附件、光学附件 | ||||
| 连接电缆12针 | 长度 2 m, 5 m, 10 m, 15 m, 20 m, 25 m 或 30 m | |||
| 视频连接电缆 | 长度 2 m, 5 m, 10 m, 15 m, 20 m, 25 m 或 30 m | |||
| 接口模块 | RS485~ USB 与 视频输出到USB | |||
| 供电 | 24 V DC, 0,6 A | |||
| 安装支架 | 可调、不锈钢 | |||
| 球形安装支架 | 可调、安装支架 | |||
