全球第一款强磁场专用型红外热像仪PV640L-PMF问世
发布时间:2015-6-5 信息来源:上海皇龙自动化工程公司 作者:站长 字体大小:



全球第一款强磁场专用型红外热像仪PV640L-PMF问世



适用于磁场强度为几个特斯拉的永磁磁场环境里测量被测物体的温度和成像。

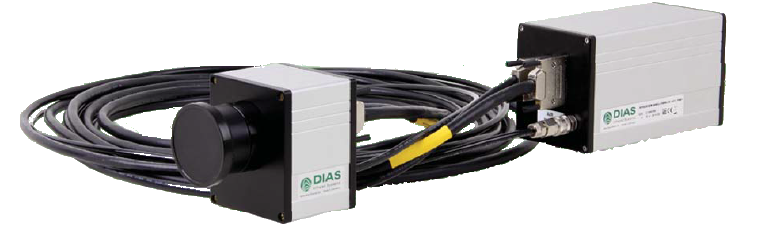

该红外热成像仪整体分成二个部分,一个部分为红外热成像仪探头部分,可以直接放置



在磁场中;另外一个部分就是光电转换电子器件部分,可以放置在磁场之外操作。这二个



部分由一个10m的连接线来连接。



研发、实际工业过程中,经常要监控强磁场环境的元件温度,例如聚变电站(fusion plants)


或磁共振体层摄影(magnetic resonance tomography)。德国DIAS红外公司在2015年汉诺威






展会(April 13-17, 2015)上展示了这种环境下热成像技术。



要在这种强磁场环境下获得可靠的测温和成像,非常具有挑战性,DIAS开发的这种红外



热成像仪型号为PYROVIEW 640L-PMF,这是世界上第一台,专用于强磁场环境,其磁通量



可达3特斯拉。这种坚固耐用的热成像仪已经在位于Grefswald的Max-Planck-Institute



(Max-Planck-Gesellschaft, www.mpg.de/institute)获得应用,用于等离子体物理,可以



测量按照“仿星器Stellerator”原理工作的聚变电站的偏滤器挡板(divertor baffles)的温度 ,



该研发中心为全球最大的此类研发中心所在。








强磁场环境的非接触测温







Non-contact temperature measurement in strong magnetic fields





      红外热成像仪PYROVIEW 640L-PMF基于最新的640 x 480像素的探测器,带千兆以太网通信接口






该热成像仪也已经销售到小日本,工作在长波,测量温度可达1800 °C。


      特殊的广角镜头116° x 82° 允许该热像仪可以监控所有关键元件,该信号经过计算机处理。


该红外热像仪包含一个热像仪头和一个电子盒。因为电子盒包含磁敏感电子元件,需要放置在磁场之外。


全套系统包含热像仪头、光学镜头、红外探测器,及特殊设计的强磁场用机械、气动和电子元件。







应用领域:



半导体行业、



强磁场临界参数的确定、



高温超导、



磁化测量、



核磁共振研究、



细胞生物学研究等强磁场场合





 参见:强磁场专用型红外热成像仪PV640L-PMF







强磁场专用型红外热成像仪PV640L-PMF
